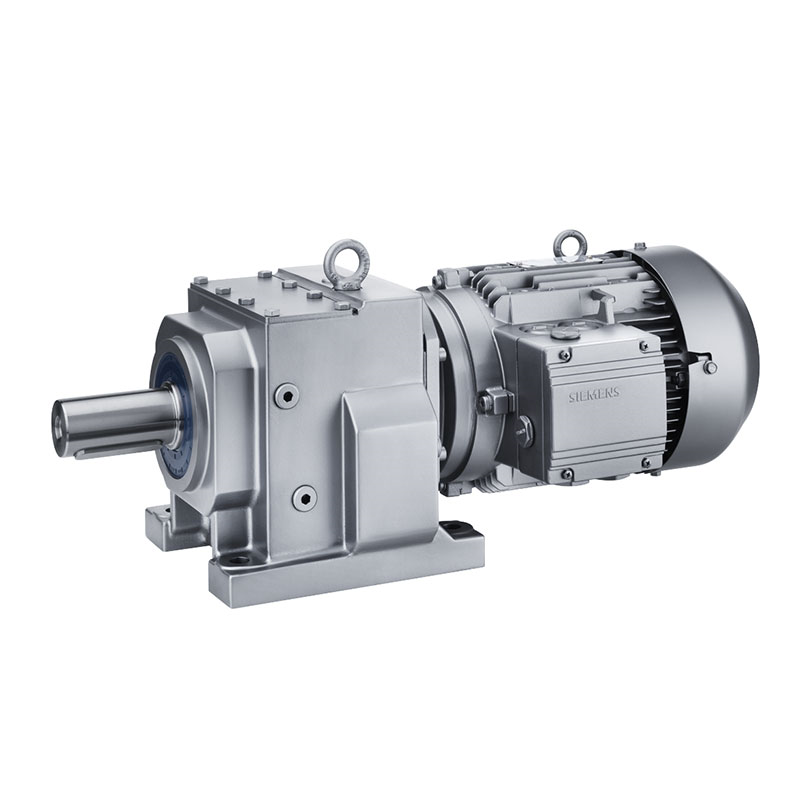

Motox Helisel Dişli Redüktör

   Helisel dişli motorlar, tahrik uygulamanız için geleneksel çözümdür. Helisel redüktörler, redüktör çıkış milinin motor mili ile aynı hizada olduğu koaksiyel redüktörlerdir. Çıkış mili olarak her zaman yekpare bir mil kullanılır.

   Ek bileşenler – örn. dişli çarklar veya zincir çarklar – bu nedenle kuvveti tahrik edilen yüke aktarmak gerekir. Helisel dişli motorları kullanan çözümler, aşırı değişken hız aralığına sahiptir.

   Çoğu durumda Motox helisel dişli motorlar, tahrik göreviniz için en uygun maliyetli çözümü temsil eder. Helisel dişli motorlar, 200 kW'a kadar güç aralığı ve 20.000 Nm'ye kadar nominal redüktör torkları için mevcuttur. Bu dişli motorlar aşağıdaki versiyonlar da mevcuttur:


Ayak ve flanş montajlı versiyonlar
Katı mil



Seri Kodu

Dişli Kademe Sayısı

Çevrim Oranı

En yüksek Çıkış Torku

E38

1 kademe

1,59 - 9,33

82 Nm

E48

1 kademe

1,52 - 11,30

170 Nm

E68

1 kademe

1,41 - 12,40

250 Nm

E88

1 kademe

1,71 - 10,33

450 Nm

E108

1 kademe

1,81 - 5,46

745 Nm

E128

1 kademe

1,36 - 10,14

1.000 Nm

E148

1 kademe

1,64 - 13,67

1.550 Nm

Z18, D18

2 kademe, 3 kademe

3,58 - 200,36

90 Nm

Z28, D28

2 kademe, 3 kademe

3,33 - 241,05

140 Nm

Z38, D38

2 kademe, 3 kademe

4,77 - 191,75

220 Nm

Z48, D48

2 kademe, 3 kademe

4,28 - 208,77

450 Nm

Z68, D68

2 kademe, 3 kademe

3,49 - 281,01

800 Nm

Z88, D88

2 kademe, 3 kademe

3,11 - 300,41

1.680 Nm

Z108, D108

2 kademe, 3 kademe

3,42 - 359,30

3.100 Nm

Z128, D128

2 kademe, 3 kademe

3,07 - 268,16

5.100 Nm

Z148, D148

2 kademe, 3 kademe

4,44 - 336,11

8.000 Nm

Z168, D168

2 kademe, 3 kademe

4,46 - 341,61

14.000 Nm

Z188, D188

2 kademe, 3 kademe

8,30 - 243,82

20.000 Nm
